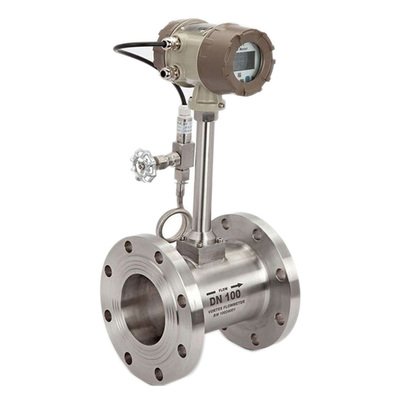

很多的液體都有易揮發的特性,對于這種液體的測量我們在操作上要注意很多的細節,但是一部分流量計并不適合測量這種液體,渦街流量計的出現解決了這一問題,下面我們就為大家講一講渦街流量計在測量液氨的時候都需要注意什么。
在測量液氨流量時,因儀表阻流件引起的壓力損失很容易引發氣穴現象,產生較大的測量誤差,甚至損壞儀表的傳感器。安裝位置選擇和設計應保證流量計的接液部件完全處于液氨之中,將渦街流量計安裝在液氨中間罐下部的液氨引出管道上,中間罐下部的液氨與氣氨已經分離,這樣就可保證渦街流量計的測量管完全浸沒在液氨之中。
氨具有腐蝕性,要求流量計的接液材料能經受氨的腐蝕。另外,為防止環境中腐蝕性氣體對轉換器內電子元器件的腐蝕,要求流量計的轉換器具有IP67的防護等級。采用渦街流量計測量液氨的體積流量加密
度補償?shù)姆桨?就可實現液氨質量流量的計算。
如果渦街流量計上游有截止網,工作時,截止閥應全開,不能半開或開一部分。在現場曾經發生過當截止閥逐漸關小時,渦街流量計的示值不僅不降反而出現增大的現象。其原因是關小閥門時,液氨經閥門減壓,勢能變化動能和熱能,使液氨氣化,造成體積驟然膨脹,流速增加,儀表輸出劇增,產生虛假信號應將調節閱安裝到渦街流量計下游較遠處。因為氨分離器與氨中間槽之間存在較大的壓差,此壓差的絕大部分降落在調節閥上,液氨流過此閥時,壓力突降,會發生一定的汽化,出現兩相流。為避免兩相流流過渦街流量計,調節閥必須裝到街流量計的下游。另外,為避免調節閥頻繁的動作對渦街流量計造成影響,調節閥應盡量遠離渦街流量計。
