①4~20mA輸出型
工作電壓:外供電+24VDC(兩線制)輸出信號:420mA或1-5V、4mA對應渦輪流量傳感器零流量,20mA對用渦輪流量傳感器ZUI大流量,流量范圍見渦輪流量傳感器銘牌。信號傳輸距離:小于250米。安裝:電磁流量計傳感器安裝完后,把放大器擰到電磁流量計傳感器接頭處(m16×1.5螺紋),用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線:420mA輸出型放大器對外引線為紅線和自線。紅線為電源線,白線為信號線。

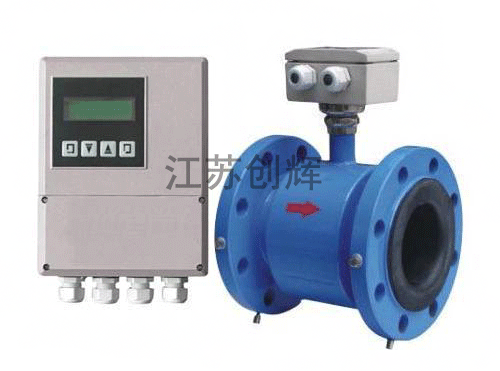

②分體遠傳顯示型
電磁流量計工作電壓:外電源供電220VAC信號傳輸距離:小于250米顯示儀瞬時四位:累計總量九位顯示顯示儀尺寸:橫式:160mX8omm豎式:80mm×160m電磁流量計顯示儀帶420mA輸出并能與計算機連接。
