電磁流量計傳感器接線盒,尤其涉及一種分體式電磁流量計傳感器接線盒,屬于測量設備技術領域。現有的分體式電磁流量計傳感器接線盒大多采用**進線,接線時需要將接線盒整體拆下才可以接線,使用過程中由于操作人員技術問題往往會造成接線盒與傳感器、進線口密封不良,防水性能下降,并引起接線端子部位絕緣下降,設備無法正常測量
實用新型內容
本電磁流量計傳感器接線盒克服現有技術的缺點,提供一種結構簡單、密封性良好、適用性強、方便安裝、拆卸的分體式電磁流量計傳感器接線盒
本實用型分體式電磁流量計傳感器接線盒,包括殼體和分體蓋,殼體上端連接分體蓋,還包括端子排,端子排的兩端設有螺孔,與螺孔配合設有螺釘,端子排通過螺釘穿過螺孔固定在殼體的安裝座上,端子排與殼體安裝座的連接處設有安裝座密封圈,殼體的側面設有螺紋孔,與螺紋孔配合裝有格蘭頭,格蘭頭上設有進線孔,電纜線穿過進線孔連接端子排。這樣,保證電纜與管道軸線方向一致,不會造成外部的液體流入殼體內。
本新型特點
安裝座密封圈采用“0”型密封圈。使設備的密封效果更好。
分體蓋通過“0”型密封圈與殼體密封連接。
殼體采用圓筒形結構,殼體的下端通過螺釘固定在流量傳感器上端。適用
于各種傳感器,并且安裝方便,拆卸簡易。
殼體與流量傳感器的連接處設有橡膠密封墊密封連接,
有益效果是:本實用新型結構簡單、密封性好、適用性強且便于安裝
拆卸,使用時電纜與管道軸線方向一致,從而不會造成外部的液體流入殼體內
附圖說明

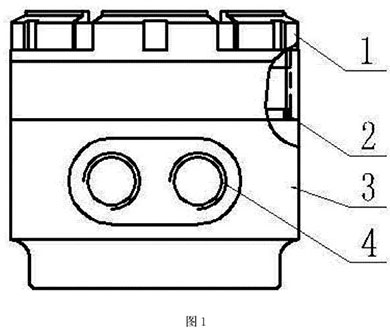

圖1為本實用新型結構的主視圖

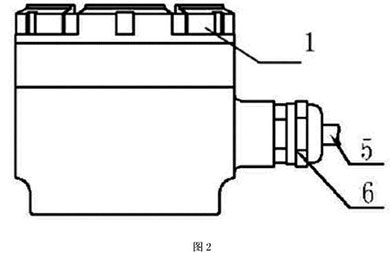

圖2為本實用新型結構的左視圖

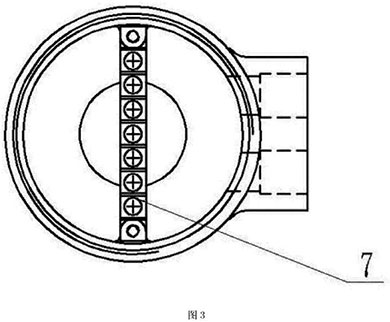

圖3為本實用新型的內部結構示意圖

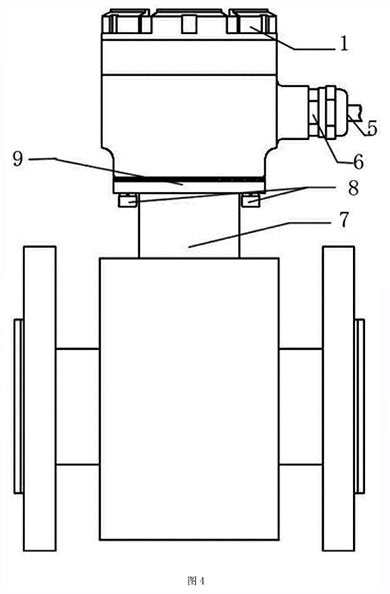

圖4為本實用新型使用結構圖
分體式電磁流量計傳感器接線盒,如圖1、圖2和圖3所示,包括殼體3和分體蓋1,還包括端子排7,殼體3上端連接分體蓋1,端子排7的兩端設有螺孔,與螺孔配合設有螺釘,端子排7通過螺釘穿過螺孔固定在殼體3的安裝座上,殼體3的側面設有螺紋孔4,與螺紋孔4配合裝有格蘭頭6,格蘭頭上設有進線孔,電纜線5穿過進線孔連接端子排7。
安裝座密封圈2采用“0”型密封圈。
分體蓋1通過“0”型密封圈與殼體3密封連接,分體蓋1的上端設有不規則的凹槽,便于拆卸。
殼體3采用圓筒形結構,殼體3的下端通過螺釘固定在流量傳感器上端。
殼體3與流量傳感器的連接處設有橡膠密封墊密封連接
本實施例如圖4所示,分體接線盒用4只M6的螺釘8將殼體3與固定在流量傳感器7上端,殼體3與傳感器7之間采用橡膠密封墊9密封。端子排7用兩個M4的螺釘固定在殼體內,接線端子通過連接電纜5,穿過安裝在殼體上的格蘭頭6連接到變送器。分體蓋l通過螺紋擰緊在殼體3的上端,分體蓋1與殼體3的密封采用O型圈密封。使用時電纜與管道軸線方向一致,管道為垂直方向時,電纜出線方向朝下,從而不會造成外部的液體流
入殼內。本實用型的優點在于,結構簡單、密封性好、適用性強且便于安裝拆卸。
